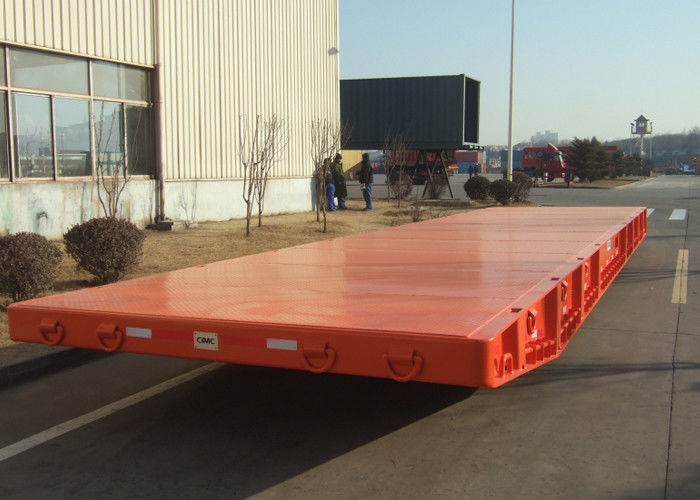

Trailers à rouleaux à plat de 40 pieds Mafi Trailers à rouleaux de 50 tonnes pour le transport de rouleaux
LeTrailer à rouleaux_Trailer Mafiest conçu pour être utilisé dans l'arrosage et le transport de conteneurs de fret ISO de 1x40 pieds ou 2x20 pieds ou de marchandises en vrac ou de grandes marchandises non démontées sur des navires Ro-Ro ou à l'intérieur d'un terminal.
1. 360 degrés Vue rapide de notre Semi-remorque Skeleton
2Paramètre général du châssis du conteneur
Dimension:
Longueur:12,461 mm±10 mm (environ)
Largeur:2,600 mm ± 10 mm (y compris le bouchon)
La hauteur:741 mm @ déchargement (sans verrouillage)
(La dimension ci-dessus sera ajustée selon d'autres spécifications.)
Poids:
Poids du rouleau:environ 11 500 kg
Charge utile:50,000 kg
Cadre
Matériau:L'acier de faible alliage de haute résistance à 350 MPa est utilisé pour les faisceaux I soudés et les pièces fabriquées.
Configuration des pièces OEM:
Équipement de course:
●Construction de boîtes à rouleaux
●4 essieux 140x140,φ100/80 mm
●Les roulements à rouleaux coniques 30216 ¥ 8 pièces, 32020 ¥ 8 pièces
●8 pneumatiques en caoutchouc massif renforcés d'acier 22x16x16
Le pont:
●Plaque de plancher en acier à carreaux d'une épaisseur de 4 mm.
Les accessoires suivants:
Porteur de pneu de rechange:Aucune
Garde du côté:Aucune
Boîte à outils:Aucune
Marquage:Norme GET, Plaque technique, y compris le numéro du châssis, le poids mort, l'année de fabrication, etc. à installer
Peinture:Couleur selon les exigences du client.
Nom de l'organisme:
1) Tous les détails non mentionnés ci-dessus doivent être conformes à la réglementation chinoise.
Nous nous réservons le droit de les modifier sans préavis.
3) Nous ne fournissons aucun certificat pour ce produit.
3Container Chassis Structure en acier et composants de remorque
| Faisceau phare de la remorque |
Profondeur: 450 mm (17,7 pouces)
Faisceau principal à haute résistance en acier allié de faible résistance à 350 MPa |
| Plancher de remorque à plat |
1/8" (3 mm) Épaisseur ASTM A572 grade 50 Plaque d'acier vérifiée
Options: 1/5" (5 mm) |
| Couplings supérieurs à crochet |
1/4 ′′ plaque de ramassage avec JOST 2 ′′ de diamètre type carré épingle de roi par norme SAE |
| Résistance avant à plateau |
Canal en forme de U en acier ASTM A572 de catégorie 50 avec une section ouverte de 7' de large x 6' de haut x 5/16 d'épaisseur, plaque supérieure de 3/8' |
| Rameau arrière |
ASTM A572 grade 50 acier en forme de U canal avec 7' large x 7' haut x 5/16 épaisseur de la section ouverte, 3/8' plaque supérieure |
| Parcours arrière |
Étapes de tubes carrés de 100 x 100 mm (4 ′′ x 4 ′′) avec membre vertical de section conique ′′ H ′′ |
| La barre est soudée aux montants et à la poutre principale. |
| Container Fermeture à clef |
8 ensembles |
Contenant de 1x40 pieds et contenant de 2x20 pieds |
4. Container Chassis de remorque engrenages et soupapes de sécurité
| Le train d'atterrissage |
Jost Or CIMC Marque 28T roulement d'atterrissage manuel télescopique à deux vitesses |
| La poignée de la manivelle est située du côté du conducteur du châssis. |
| Suspension de la remorque |
Suspension en tandem mécanique avec ressorts à 3 feuilles.
Options: suspension à ressort pneumatique, suspension à engrenage |
| Les essieux |
150 mm (6") essieux carrés avec une capacité de 13T/15T/16T/20T, 10 moyeux pilotés HUB avec tambour en acier coulé monté à l'extérieur (options ABS) Option : Type de disque
Le fabricant: FUWA, Options: BPW, SAF |
| Les roues |
roue à disque en acier, ISO à 10 trous, Option: jante en alliage d'aluminium |
| Pneus |
Des pneus sans tube, 8.25R15,8.25R20,11.00R22. Je vous en prie.5,12.00R22. Je vous en prie.5,12.00R20,385/65R22.5,425/65R22.5,
Fabricant: Double pièce de monnaie, Triangle, Michelin, pierre de feu |
| Système de freinage |
Fréquence pneumatique à double ligne, tuyau et connecteur SAE, soupape de secours relais WABCO, OPTIONS: système de freinage ABS |
| T30/30 chambres de freinage à ressorts, chambres de freinage T30 |
| 3/8" tube d'air bleu pour le contrôle et 3/8" rouge pour l'alimentation, réservoirs d'air de 40L |
| Électricité |
L'éclairage LED de 12 volts avec câblage de moule Phillips, répond aux normes DOT et SAE.
Réceptacle: prise 7 voies selon la norme SAE, Chine
câblage: câble électrique protégé par un conduit en PVC sur le cadre principal |
| Peinture |
La pulvérisation électrophorétique, c'est-à-dire le revêtement à base d'eau, peut être dissociée en un matériau de formation de film soluble dans l'eau qui peut former un film dans l'eau,et nage vers l'électrode opposée dans un champ électrique à courant continu, et précipite sur la surface de l'objet pour former un film de revêtement |
| MISC |
Marquage standard GET, support de document, ruban de visibilité, volets de boue en acier ou en caoutchouc noir |
| Option |
Hubodomètre, système de gonflement des pneus PSI |
5L' avantage de nos semi-remorques à conteneurs
Conception sur mesure
Sur la base de la pleine compréhension et de l'analyse de l'environnement de transport de différentes régions, se référer à des millions de remorquesNous concevons toutes les remorques en privé pour différents clients..
La meilleure construction en acier
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
Système d'essieu
Axe de haute qualité de la marque mondiale de BPW, SAF à la Chine Marque célèbre FUWA, L1 avec une forte capacité de 9T à 20T et des options ABS pour répondre à la pleine demande des exigences.
Système de suspension
Suspension de haute qualité de la marque mondiale BPW, SAF à la Chine de la marque célèbre FUWA, L1, du type de plaque à ressort à feuilles,type de bogie à type Air-Spring et type de caoutchouc pour répondre aux différentes exigences de la condition de livraison de la cargaison
Pneus et jantes
Des pneus de haute qualité de la marque mondiale MICHELIN, BRIDGESTONE, PIRELLI à la marque chinoise DOUBLE COIN, TRI-ANGLE, couplés avec des jantes de l'acier à l'aluminium.
Système de contrôle de la sécurité
Le système de freinage de marque mondiale WABCO Valves avec ABS ou EBS pour garder les remorques sous contrôle en tout cas.
6. Related Truck Trailer pour la logistique des conteneurs
En tant que fabricant et exportateur spécialisé dans les véhicules spéciaux, nous disposons d'une gamme plus large de lignes de production de camions et de remorques, comprenant des centaines de modèles de conteneurs, de châssis de conteneurs à usage unique, de chassis de conteneurs, de chassis de véhicules à usage unique et de chassis de camions.Des remorques à but commun à des remorques mafiennes, Flatbed Trailer, Drop Side Trailer et Hydraulique Dump Container Trailer à la livraison de conteneurs chargés de chargement dans le monde entier dans des centaines de pays.
